西门子plcs7-1500维修的特点以及硬件故障分析

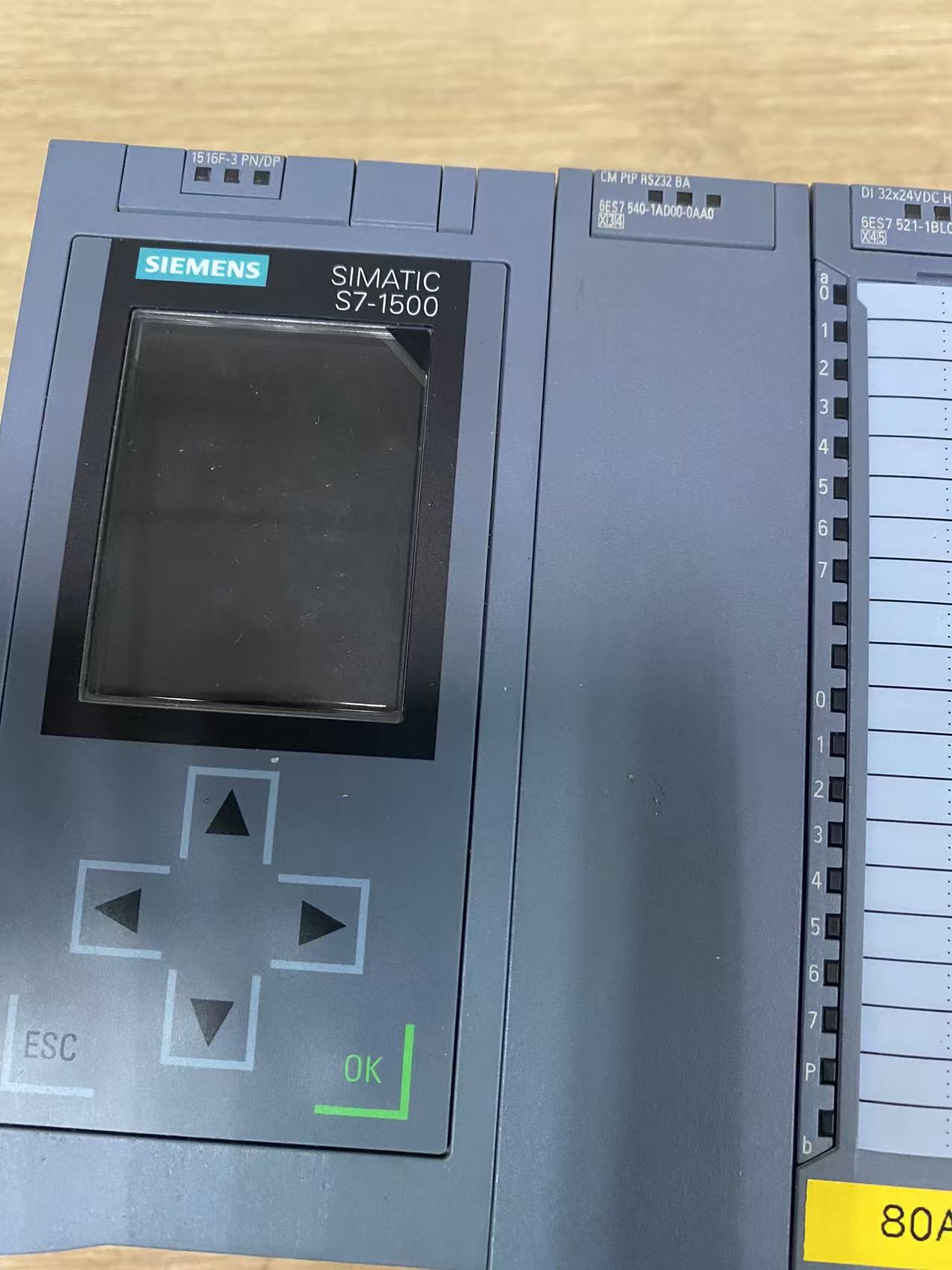

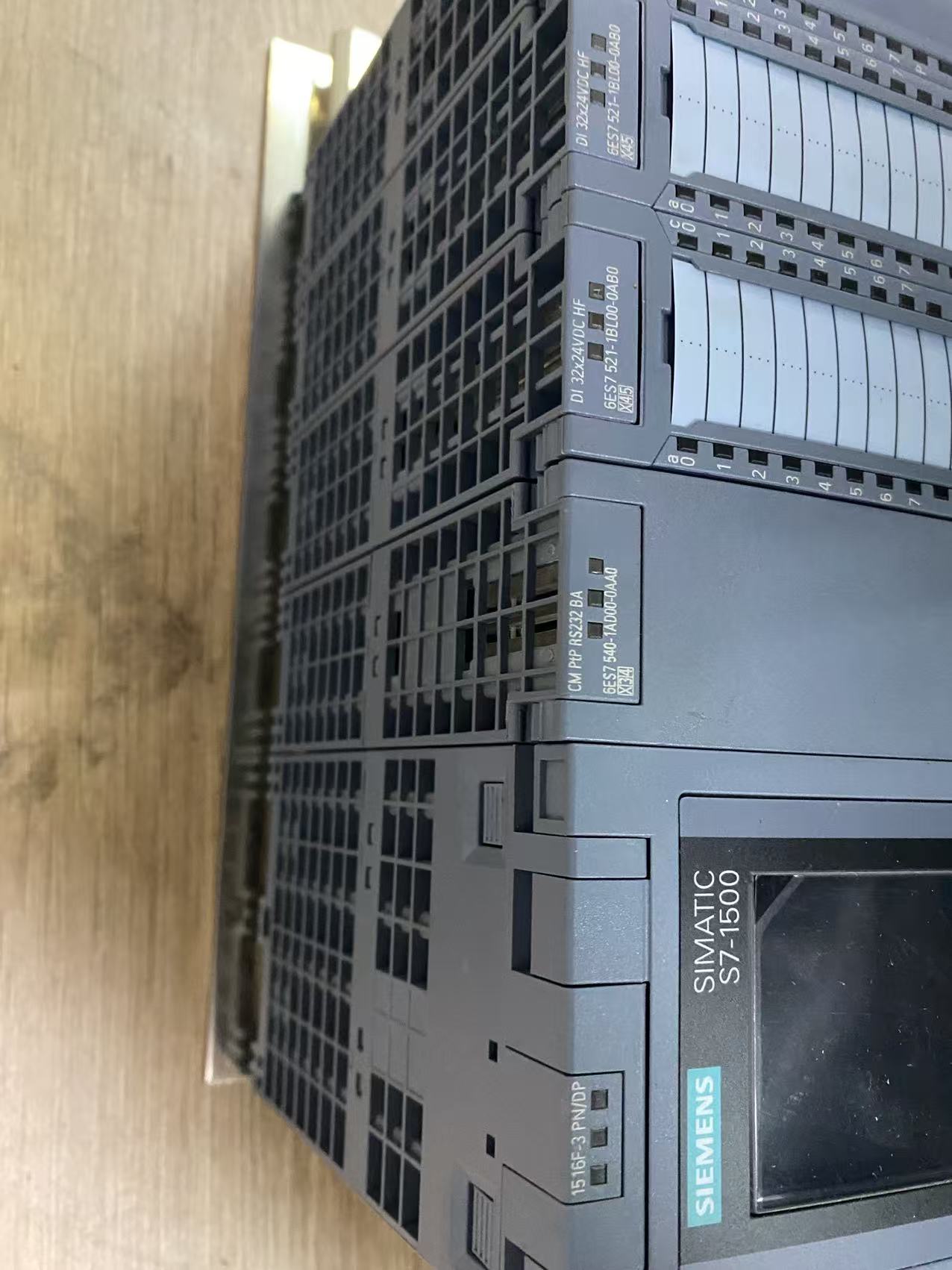

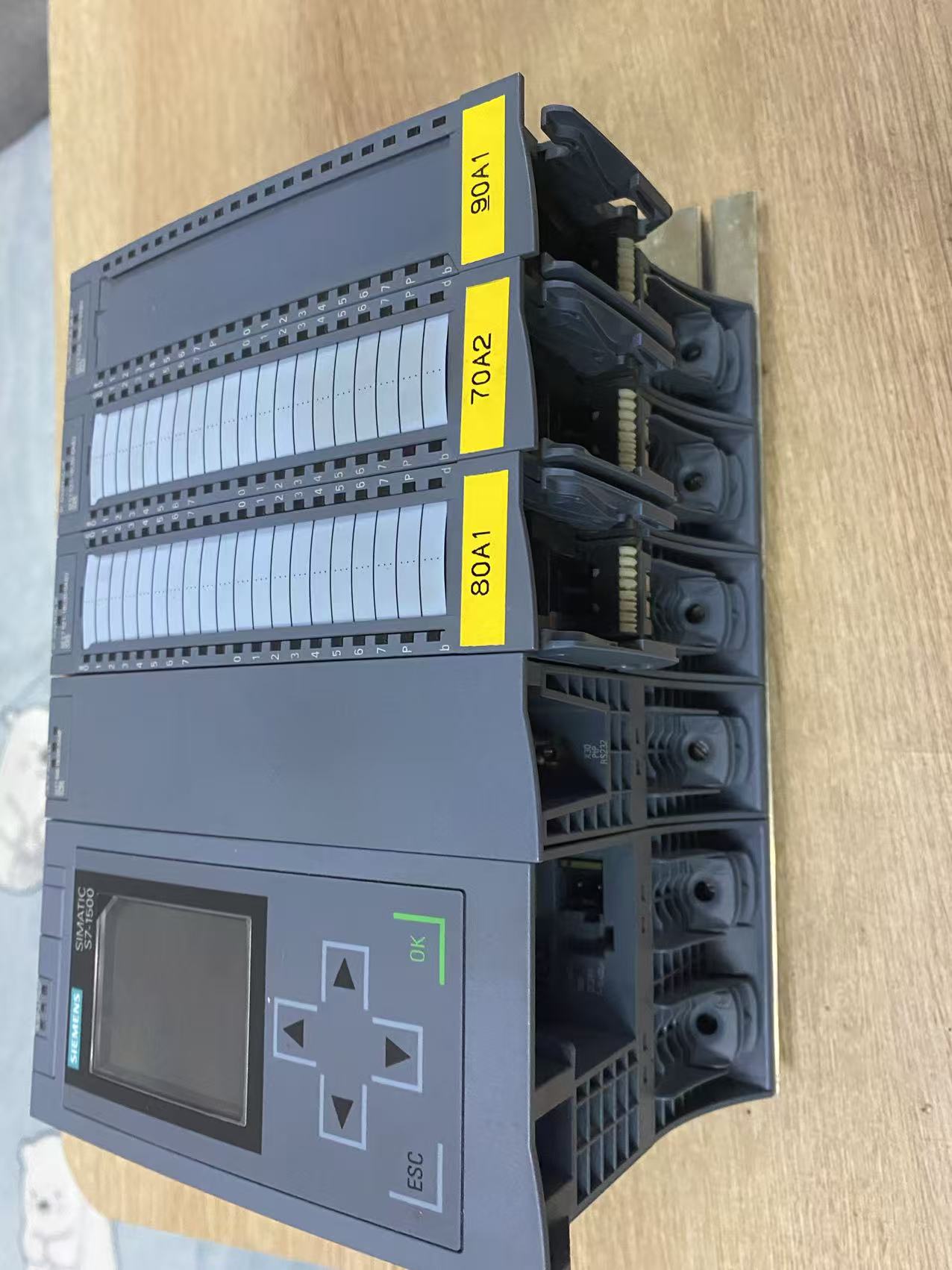

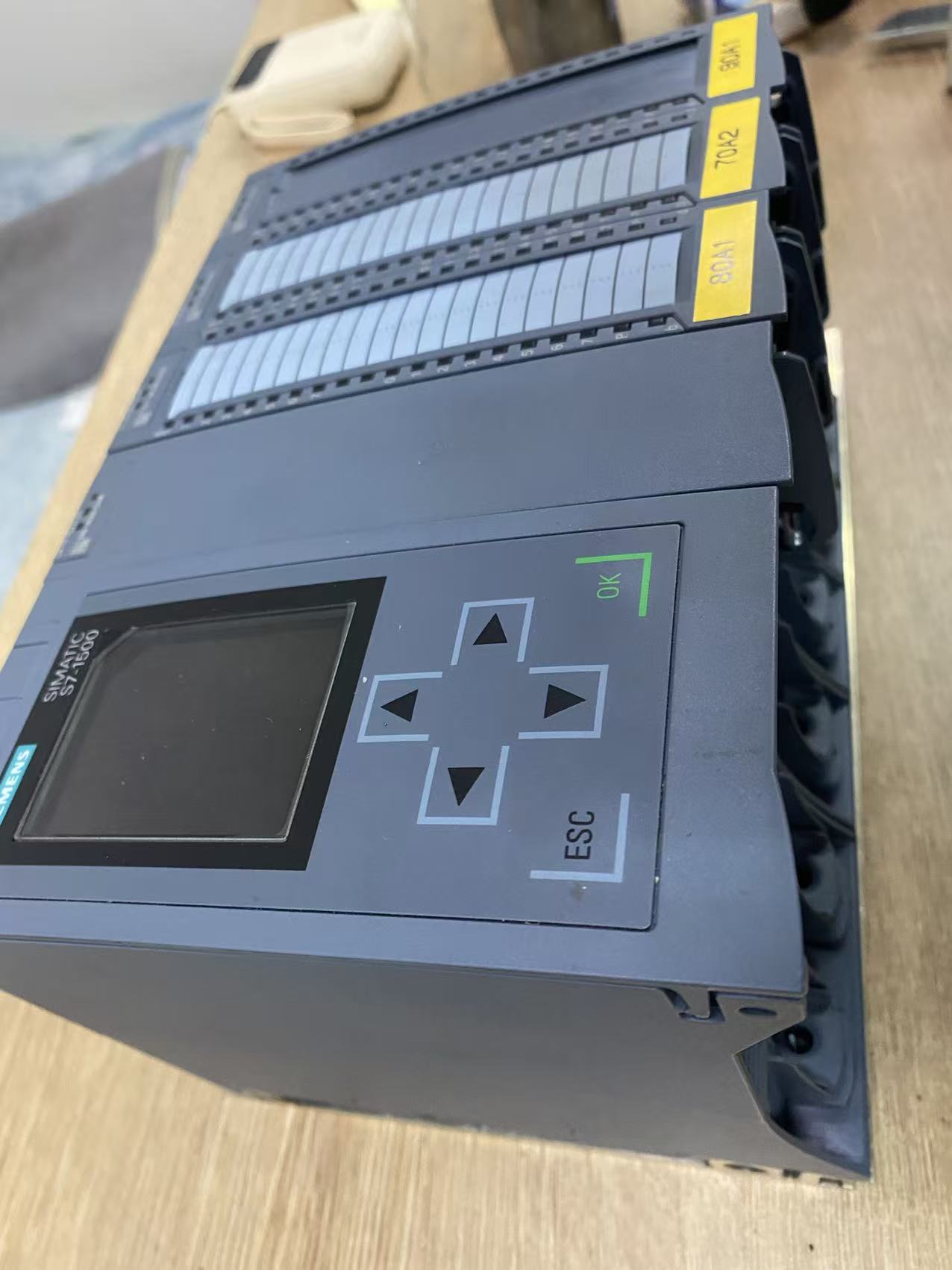

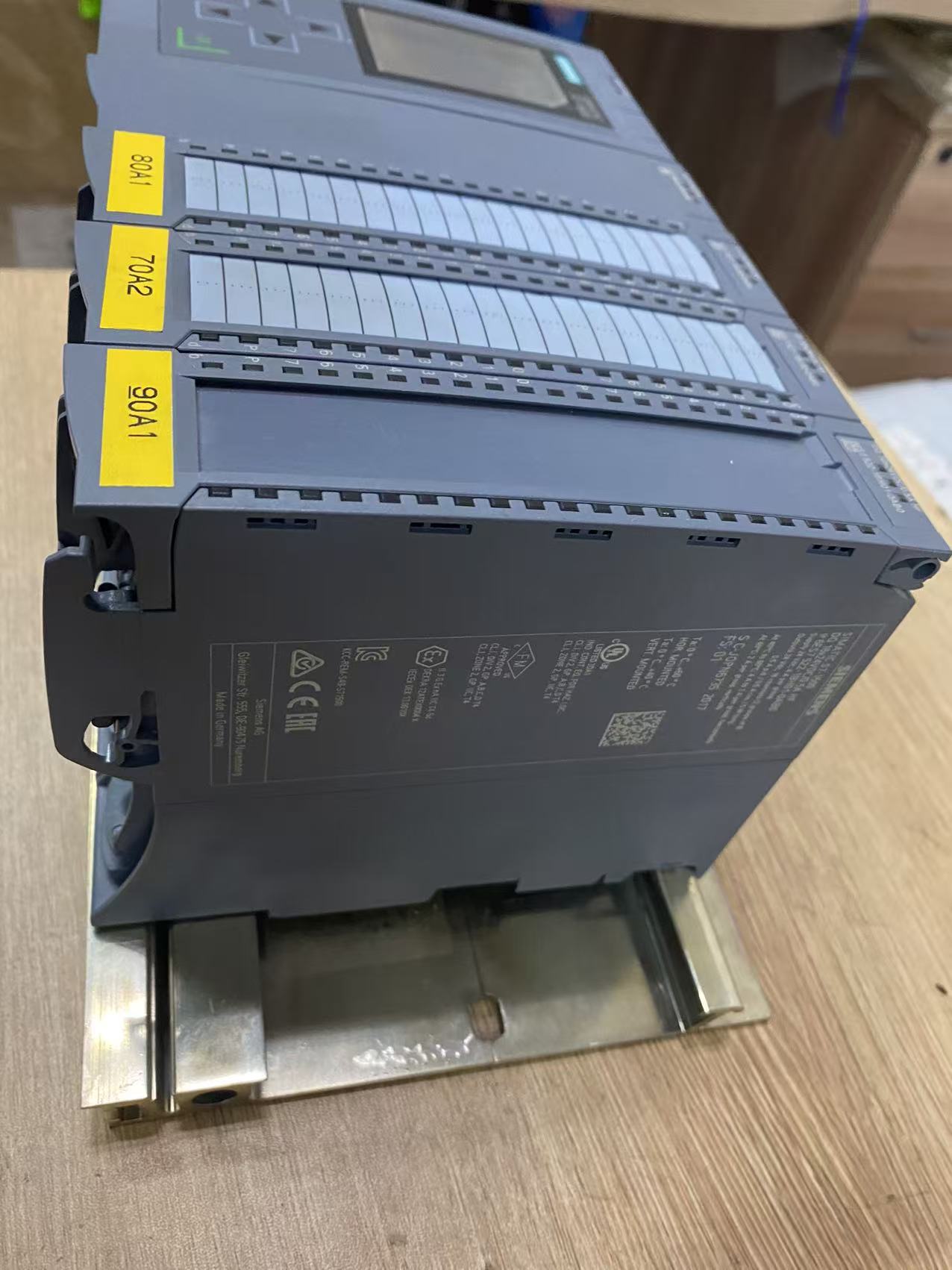

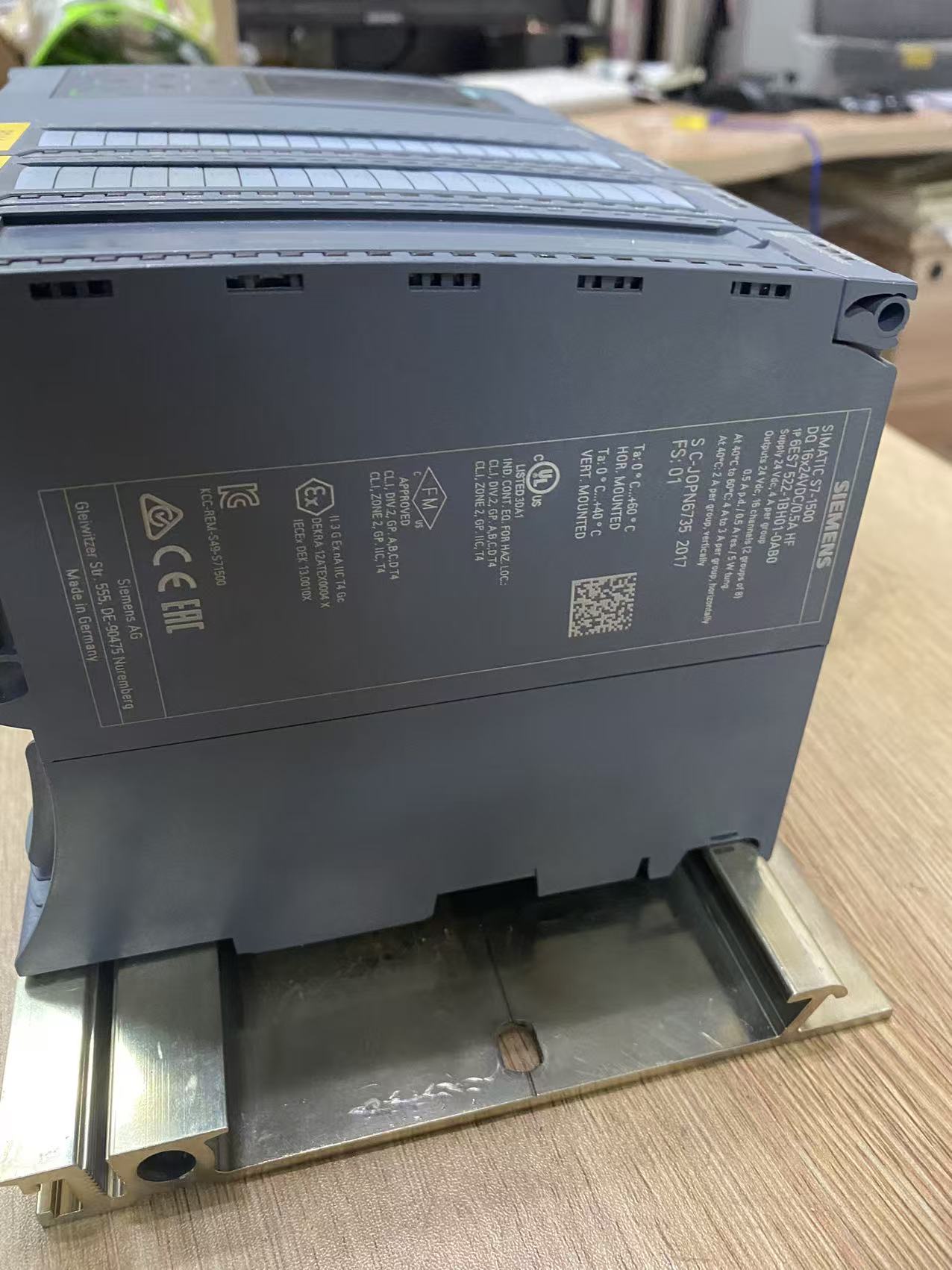

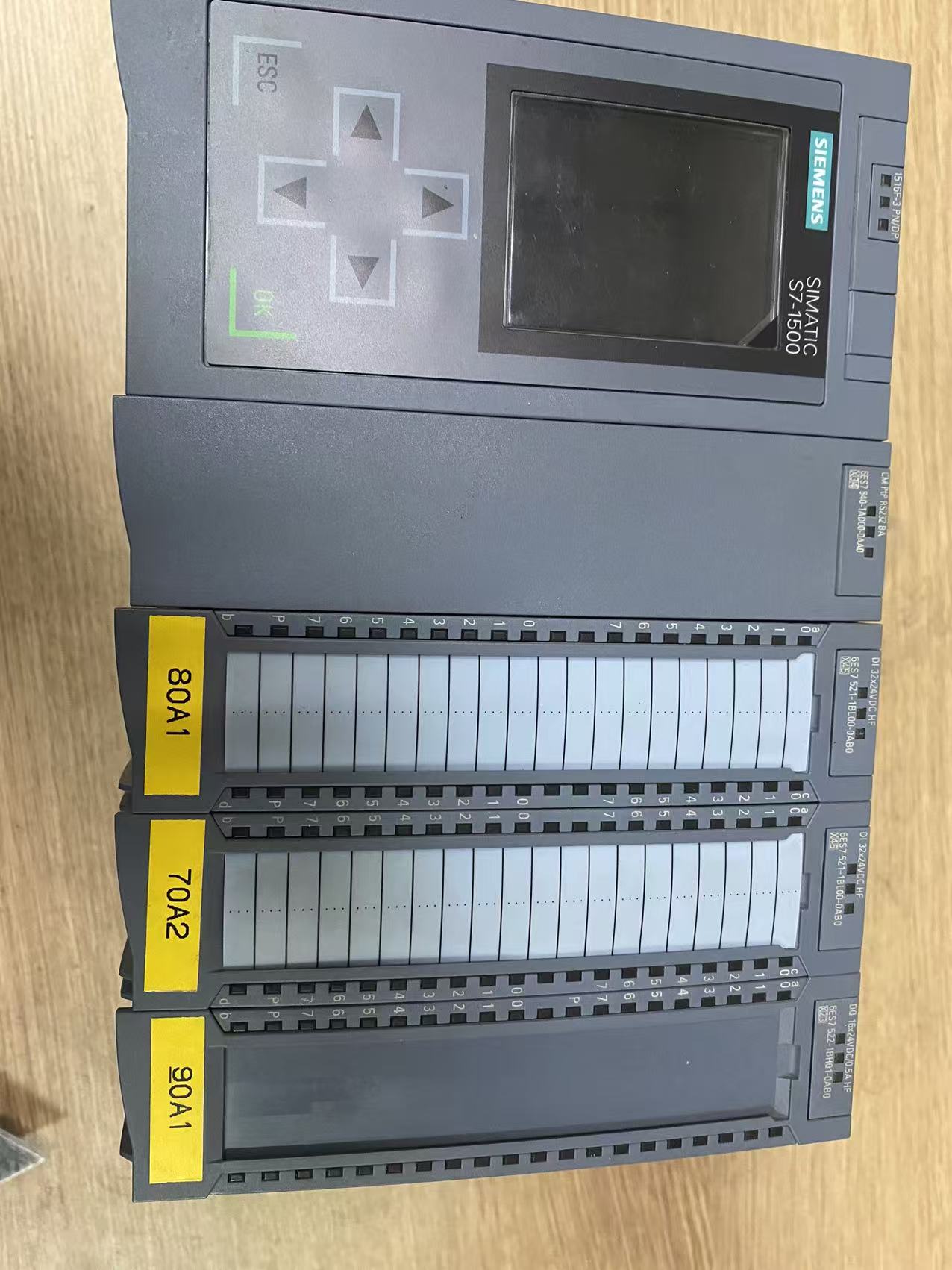

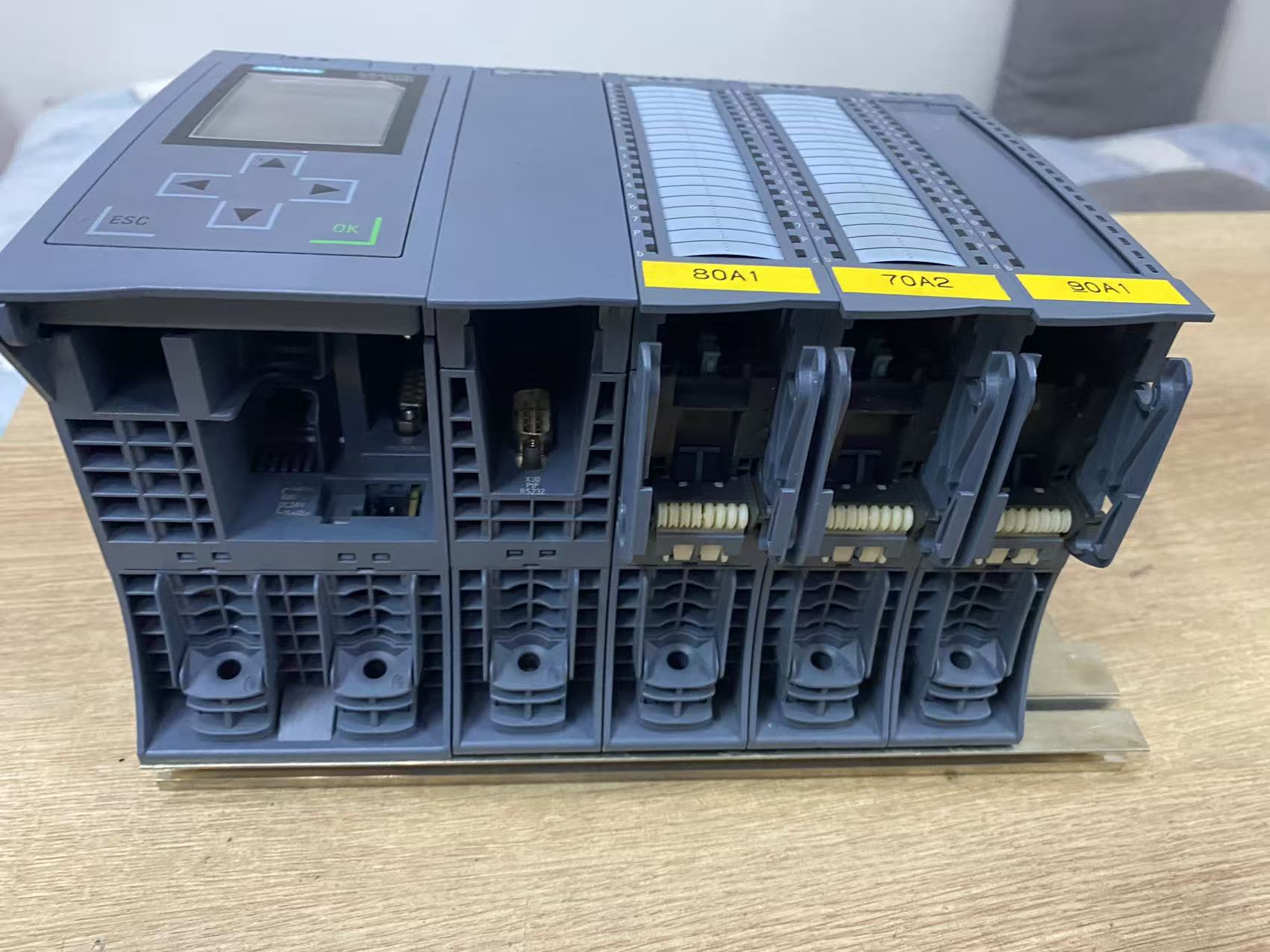

西门子PLC S7-1500维修系列是西门子PLC系列的创新产品，它在性价比，运行能力，通讯功能，扩展性能，响应速度，显示功能等方面，相比西门子PLCS7-300系列，西门子PLC S7-400系列都有了大幅提升。

西门子PLC S7-1500系列故障安全模块是西门子PLC S7-1500系列中的一款产品。它的突出特点是集成了安全功能，可以将它的安全技术和标准和自动化控制系统集成在一起。它的特点如下所示：

1. 故障安全控制器模块

西门子PLC S7-1500系列的故障安全型模块，可以实现故障安全功能和标准功能的应用，支持到SIL3的安全等级，具有更高的性能，更多的接口，可灵活构建不同的网络结构。与此同时，它的硬件参数可以从站点中上载，支持Shared I-Device，可以读访问监控实现快速诊断功能；

2. 模块技术规格

西门子PLC S7-1500系列的故障安全模块中，有多个系列，下面以CPU1511F-1 PN为例，说明该模块的技术规格。用户需要使用STEP7 V13 SP1以上的版本进行硬件和软件的组态设计。可支持多种编程语言，如梯形图和功能块图等。它的输入电源为24V，功率5.7W，最大可扩展的模块为32个。集成有1个PROFINET接口，并可以配置扩展的通讯模块，如PROFIBUS通讯模块及以太网通讯模块等。这款CPU的运算速度快，指令执行的时间为ns级别，并带有存储器，集成工作内存225KB，集成数据存储1MB。

一般来说，PLC是极其可靠的设备，出故障率很低，但由于外部原因，也可导致PLC损坏。

（1）西门子S7-1500的PLC输出公共端标1L、2L等，工作电脑为ACL1N表示，+24V电源为L+M表示对初学者或经验不足者容易搞错。如果错把L+M当作220V电源端子，送电瞬间即将烧坏PLC24V电源。　　

（2）一次系统电源变压器零线排因腐蚀而中断，导致接入PLC220V电源升到380V，烧坏了PLC底部的电源模块，后整改时增加了380/220V的隔离控制变压器。

（3）一只工作电源为220V的接近开关，其输入PLC信号触点两根引线与接近开关的220V的电源线共用一根4芯电缆，一次该接近开关损坏，电工更换时，错把电源的零线与输入的PLC的公共线调错，导致送电时烧

（4）PLC、CPU等硬件损坏或软件运行出错的概率几乎为零，PLC输入点如不是强电入侵所致，几乎也不会损坏，PLC输出继电器的常开点，若不是外围负载短路或设计不合理，负载电流超出额定范围，触点的寿命也很长。因此，我们查找电气故障点，重点要放在PLC的外围电气元件上，不要总是怀疑PLC硬件或程序有问题，这对快速维修好故障设备、快速恢复生产是十分重要的，因此PLC控制回路的电气故障检修，重点不在PLC本身，而是PLC所控制回路中的外围电气元件。
